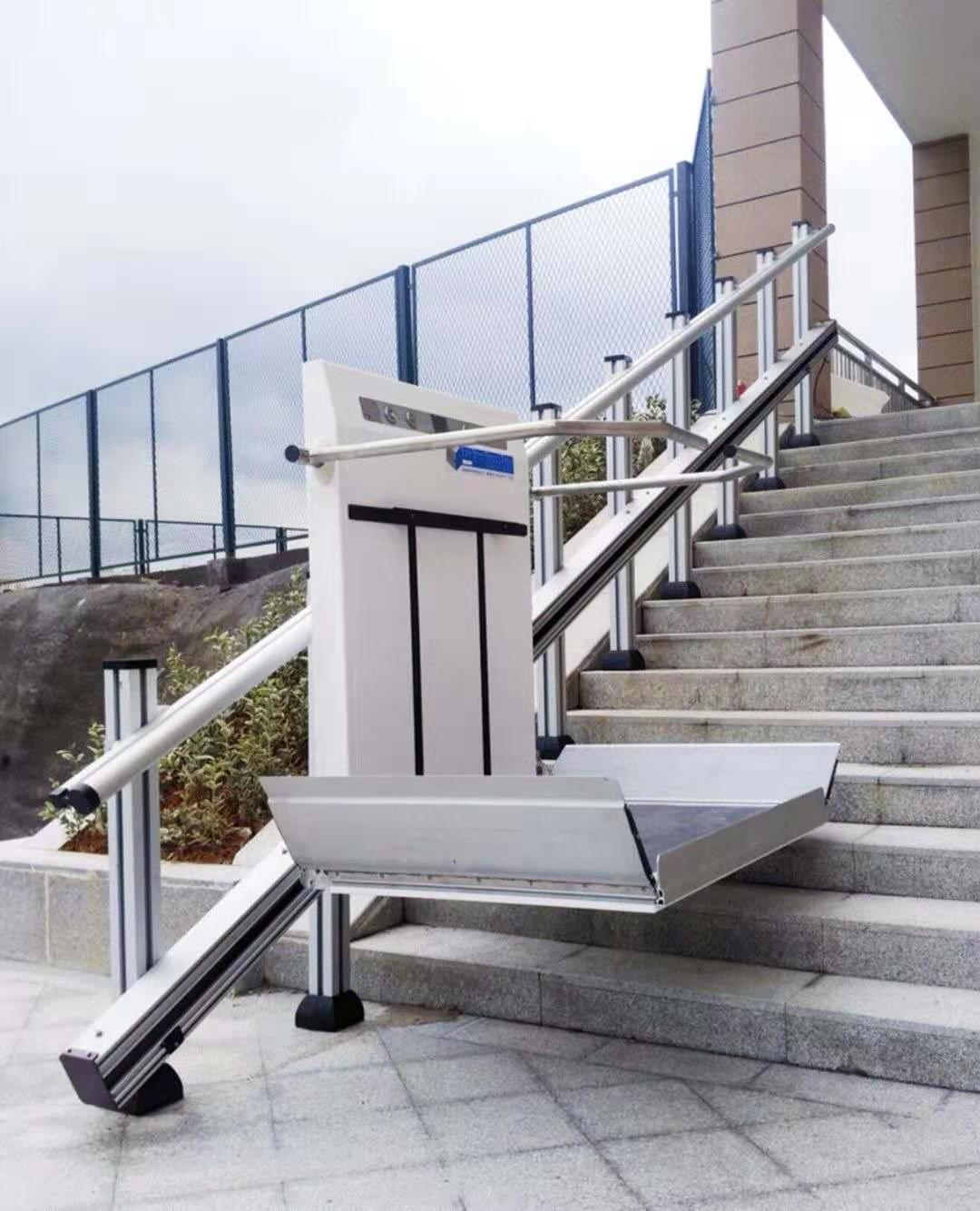

無障礙斜掛式升降平臺被設計應用在家居住宅和公共場所中的樓梯。它緊湊合理的折疊平臺可以在不使用的情況下輕巧的折疊起來，為樓梯節省足夠的空間，完全不影響他人的通行。是商用和家用無障礙輪椅通行的理想解決方案。采用成熟通用的繩輪鍵驅動模式，高效安全穩定，配合智能化控制系統，方便乘客獨立完成操作和操作室無線操作。

　　秉承自由、靈活、便捷使用的設計理念，歷經十年的摸索、實踐，研制了X-500、X-500L、X-500C、X-600、X-600L等幾大系列無障礙升降平臺，豐富和完善了國內各種復雜環境的無障礙通行設施改造方案。

　　斜掛式輪椅升降平臺，一種安裝在樓道系統利用電機牽引沿著軌道上下移動并運載乘客的無障礙安全裝置。它由驅動系統、導軌、繩輪鏈、移動平臺等組成。用于建筑樓道系統中，乘坐輪椅或爬樓梯困難的人員攀爬樓梯的設備。主要由主驅動系統，輔助驅動系統、主控系統和安全系統組成。

　　斜掛式輪椅升降平臺主要為使用輪椅者提供上下樓梯的服務，其優點是安全可靠，操作簡單，運行平穩，系統穩定。設備分為鏈輪驅動以及齒條驅動兩種驅動模式，客戶可根據現場實際的情況選擇合適的驅動方式。平臺的3個外向面都安裝有安全護板當平臺運動受阻時，能使升降機停止運動。平臺在不使用時可以向上折疊，以減少占用空間。

　　一、平臺作為設備運載體,集合了多種人性化設計.擁有全方位的預警防護。

　　功能、配置描述

　　全自動折疊系統，任何形變運行過程無需人為干預。

　　全智能形態判斷，平臺在任何情況下都能確認自身狀態，并進行變形。

　　防撞功能，護欄可自動檢測位移并暫停設備運行以保證乘客安全。

　　內附蓄電池供電，保證設備在無外部電力的情況下亦可進行折疊操作。

　　可外力控制式自動板，在無電源情況下可任意變形。

　　有多種操作模式可切換，針對不同場所可進行不同操作的設定。

　　帶有急停按鍵，在運行狀態下按下急停按鍵后設備立即剎車。

　　帶有求助警鈴鍵，任意時刻可以按求助警鈴呼叫操作人員。

　　所有指令均通過無線傳輸，外部無接線。

　　帶有全功能操作指示液晶屏。

　　帶導紋防滑底板

　　平臺技術參數表

　　平臺載重250kg平臺自重≈150 kg

　　操作面尺寸680mm*60mm  (長高)平臺載人尺寸1118mm*800mm(長寬)

　　側翻板尺寸885mm*260mm（長寬）側翻板可翻角度-30°~  +60°

　　護欄高度945mm按鈕高度1088mm

　　設備厚度含立柱450mm±3mm平臺折疊厚度323mm±1mm

　　內部電壓最高DC 25.2V安全電壓蓄電池容量24V10AH

　　使用頻率＜40/s充電電壓DC 25.6V安全電壓

　　按鍵響應＜0.2S按鍵延時＞0.5s

　　平臺材料、工藝表

　　平臺外殼白色噴塑+亞光貼膜平臺踏板鋁合金型材 噴砂氧化

　　操作面板電鍍亞克力操作按鈕不銹鋼鏡面

　　側板封條鋁合金側板拉桿不銹鋼鏡面+橡膠片

　　自動護欄不銹鋼拉絲地板鋁合金型材

　　二、機箱是整個控制中樞,集合了多種智能化設計.提供動力以及整體控制。

　　功能、配置描述

　　正反向無極變速，緩啟動軟制動，變頻控制。

　　啟停、過彎變速，智能變速。

　　自動尋層，最大支持4層站

　　帶有呼叫、急停、求助按鈕

　　帶有電源、超載、故障指示燈，警告信息指示燈以及運行時按鍵閃爍指示。

　　內部手動上下調試按鈕。

　　故障、狀態、命令號顯示功能

　　消防、PC通信接口

　　配合停層輸入端口


　　動力箱技術參數表

　　機箱尺寸500mm*323mm*553mm

　　(長寬高)操作界面尺寸331mm *60mm

　?。ㄩL寬）

　　按鈕高度490mm 平臺尺寸 1100mm*800mm

　　電機功率1.5kw速比≤150：1

　　曳引齒點7精度計數點38

　　運行速度0.01~0.16  m /s充電點數1

　　驅動器功率1.5kw控制電壓DC 24V、5V

　　驅動電壓220V 50HZUPS電量（如有）3kv10ah

　　急停響應＜0.5s通訊頻率9600k hz

　　動力箱材料、工藝表

　　機箱外殼白色噴塑+亞光貼膜操作按鈕不銹鋼鏡面

　　操作面板電鍍亞克力門拉手/

　　三、導軌用于支撐平臺并導向全程方向作用，為整體模塊化設計，安裝簡單，易于調整。

　　功能、配置描述

　　導軌安全封閉，放置異物阻礙導軌內運動部件正常運行

　　繩輪鏈滾動受力

　　精確停位點

　　極限點位設定

　　內部安全電壓充電

　　下導軌開槽設計，上導軌可直接用作扶手使用

　　無平衡桿設計，導軌整體無多余輔助導軌

　　導軌技術參數表

　　立柱高度根據現場實際情況(長寬高)導軌內徑50mm（直徑）

　　導軌內距根據現場實際情況立柱間距＜700mm

　　導軌材料、工藝表

　　導軌鋁合金噴砂氧化

　　或不銹鋼本色拋光立柱鋁合金噴砂氧化

　　或不銹鋼本色拋光

　　連接件鋁合金噴砂氧化

　　或不銹鋼本色拋光

　　四、 召喚系統

　　機箱是整個控制中樞,集合了多種智能化設計.提供動力以及整體控制。

　　功能、配置描述

　　墻掛式或立柱式設計，獨立于整個導軌系統外，方便安裝

　　整體不銹鋼設計

　　帶有求助警鈴和召喚按鍵

　　使能指示燈，樓層顯示（召喚盒）。

　　召喚系統技術參數表

　　高度根據現場實際情況(長寬高)控制電壓DC24V

　　按鍵數量3響應時間＜0.3s

斜掛升降平臺是一種通過電動機構控制的升降設備，可以沿著建筑物樓道或外墻斜向上下移動，用于在建筑物外立面進行升降工作。

使用場所包括但不限于高層建筑、高鐵站、公園、醫院、養老機構、別墅、學校等需要進行沿樓梯高空升降作業的地方。

使用注意事項包括但不限于：

1. 在使用前必須進行全面檢查，以確保設備處于正常工作狀態。
2. 操作人員必須經過專業培訓和持證上崗，按照操作說明書正確操作。
3. 禁止在強風、暴雨、雷電等惡劣天氣條件下使用設備。
4. 設備應定期進行維護和保養，以確保設備始終處于最佳工作狀態，并及時修理任何故障。
5. 使用設備時，必須配備安全帶，并站在設備內側。
6. 確保設備周圍沒有人員和障礙物，以避免發生意外事故。
7. 防止設備過載，應控制人員和物品的重量和數量。
8. 禁止將設備停放在斜坡或傾斜的地面上，保持設備水平穩定。
